Воздушный фильтр для силоса MAXAIR -24



Фильтр для силоса цемента MAXAIR -24 является устройством, которое пропускает воздух через элементы, изготовленные из фильтрующего материала, задерживающего частицы порошка. Пыльный воздух выходит из бункера, проходит через элементы и выходит очищенным.
Порошок, осевший на элементах, возвращается в бункер при помощи системы пневматической очистки. Материал фильтра — 100%-ый полиэстер, проверенный в лабораторных условиях, которые удостоверили,

что по характеристикам проходимости воздуха этот материал подходит как базовый.
Для испытаний использовался порошок кварца с концентрацией 3,5 г/м3.

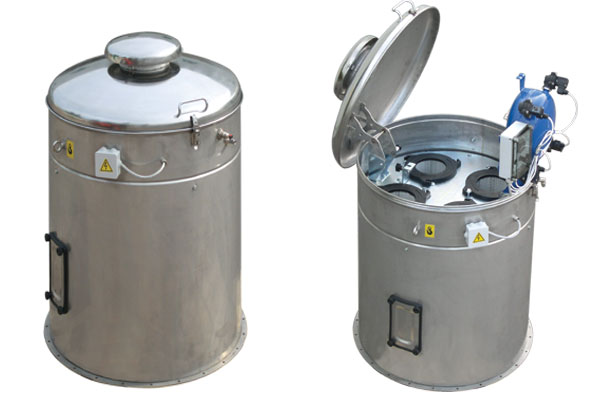

Фильтр для цемента

Maxair-24-5

 Материал корпуса  Нержавеющая сталь AISI 304
 Число картриджей  4 шт.
 Размер картриджей  Ø 218х700 мм
 Производительность  1800  м³/ч
 Площадь фильтрующей поверхности  24 м²
 Вес  70 кг
 Максимальное рабочее давление  0,1 атм
 Минимальная рабочая температура  — 10°С
 Максимальная рабочая темепература  +60°С
 Тестируемый материал полиэстр 100 %
 Плотность 200 г/м²
 Классификация B.I.A. U.S.G.
 Концентрация пыли на входе 3-5 г/м³
 Концентрация пыли на выходе <20 мг/м³
 Проходимость воздуха при давлении 2000 Па  700 м³/м²
 Средний уровень проницаемости  0,10 %
 Эффективность  99,9 %
 Температура использования  80°С
 Удельная производительность  72 м³/м² h



Воздушные фильтры серии FGS



fgs_imageВоздушные фильтры серии FGS — это устройства, предназначенные для улавливания частиц пыли в запыленном воздухе с помощью фильтрующих элементов в виде картриджей, способных задерживать частицы и пропускать через себя очищенный воздух.
Фильтрующие элементы очищаются с помощью продувки сжатым воздухом под давлением, и частицы порошка оседают на дно силоса.
Фильтрующий материал — 100%-ный полиэстер, прошел все тесты и испытания на заводе-изготовителе, которые показали, что этот материал обладает наилучшими свойствами по пропускаемости очищенного воздуха.
При испытаниях пропускной способности фильтрующих элементов использовалась кварцевая пыль с концентрацией 3-5 г/м³.

 Модель фильтра
 FGS/09 FGS/11 FGS/19 FGS/23 FGS/32 FGS/39
 Производительность, м³/ч
 720 940 1500 1800 2300 2750
 Число картриджей, шт
 07 07 14 14 21 21
 Размеры картриджей, мм
Ø140х750
 Ø140х900 Ø140х750 Ø140х900 Ø140х750 Ø140х900
 Площадь фильтрующей поверхности, м2
 09 11 19 23 32 39
 Площадь поперечного сечения, м2
 0,28 0,28 0,5 0,5 0,79 0,79

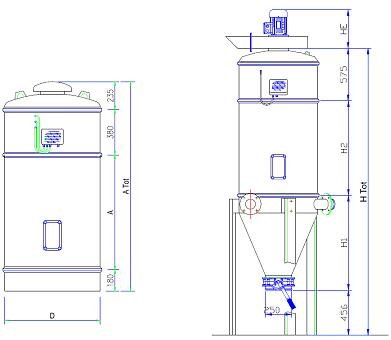

 Модель фильтра
 Ø D, мм A, мм A Tot, мм H1, мм H2, мм H Tot, мм
 FGS/09
 600 810 1320 900 810 2741
 FGS/11
 600 960 1470 900 960 2891
 FGS/19
 800 810 1320 1110 810 2951
 FGS/23
 800 960 1470 1110 960 3101
 FGS/32
 1000 810 1320 1225 810 3066
 FGS/39
 1000 960 1470 1225 960 3216

Воздушные фильтры серии FGV

Воздушные фильтры с вибрационной очисткой серии FGV идеально подходят для установки на стандартные цементные силоса от 20 до 120 м3.
Данные фильтры устанавливаются на тех заводах и предприятиях, где подвод сжатого воздуха для очистки фильтра затруднен или не возможен.
Фильтрующие элементы очищаются с помощью вибрирования площадки на которой закреплены 14 фильтрующих элементов.
Фильтрующий материал — 100%-ный полиэстер, как вариант, может иметь антистатическое покрытие и применяться для фильтрования взрывоопасных материалов.

Габаритные размеры фильтров FGV/20, FGV/24, FGV.31, FGV.38

 Модель фильтра ØD, мм H, мм м2 Производительность, м3/ч Картриджи  Вес, кг
 Кол-во Размеры, мм
 FGV/20 794 1300 20 1500 14 Ø 140×774 100
 FGV/24 794 1450 24 1800 14 Ø 140×924 105
 Установочное кольцо в комплект не входит
 Напряжение питания — 230/400 В 50 Гц

Filtro FGV

Компактные фильтры MINIDUST

Компактные фильтры MINIDUST — самые маленькие в семействе воздушных фильтров. Малые габариты и вес делают их идеальными для установки на весовые воронки или на небольшие бункера.

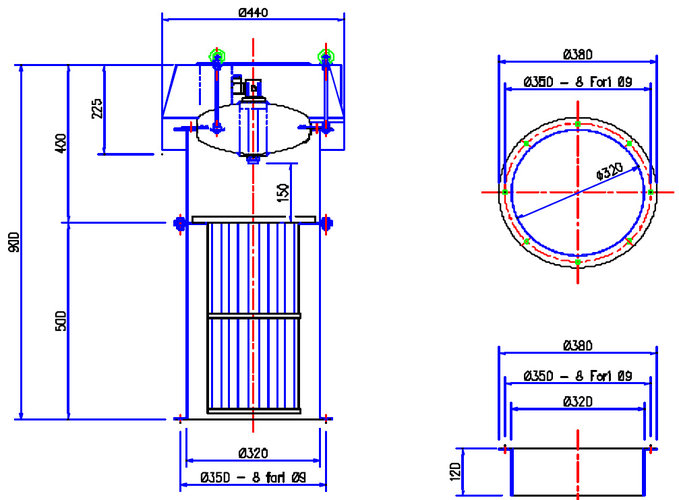

Технические характеристики фильтров MINIDUST

minidust_image

 Тип фильтра  MINIDUST-02  NINIDUST-04  MINIDUST-06
 Производительность, м³/ч 150 300 450
 Число картриджей 1 1 1
 Размер картриджей, мм

Ø 218 х 500

Ø 218 х 500

Ø 218 х 700
 Площадь фильтрующей поверхности, м2 2 4 6
 Вес, кг 28 28,5 29
